WZG高压电磁阀

简单介绍

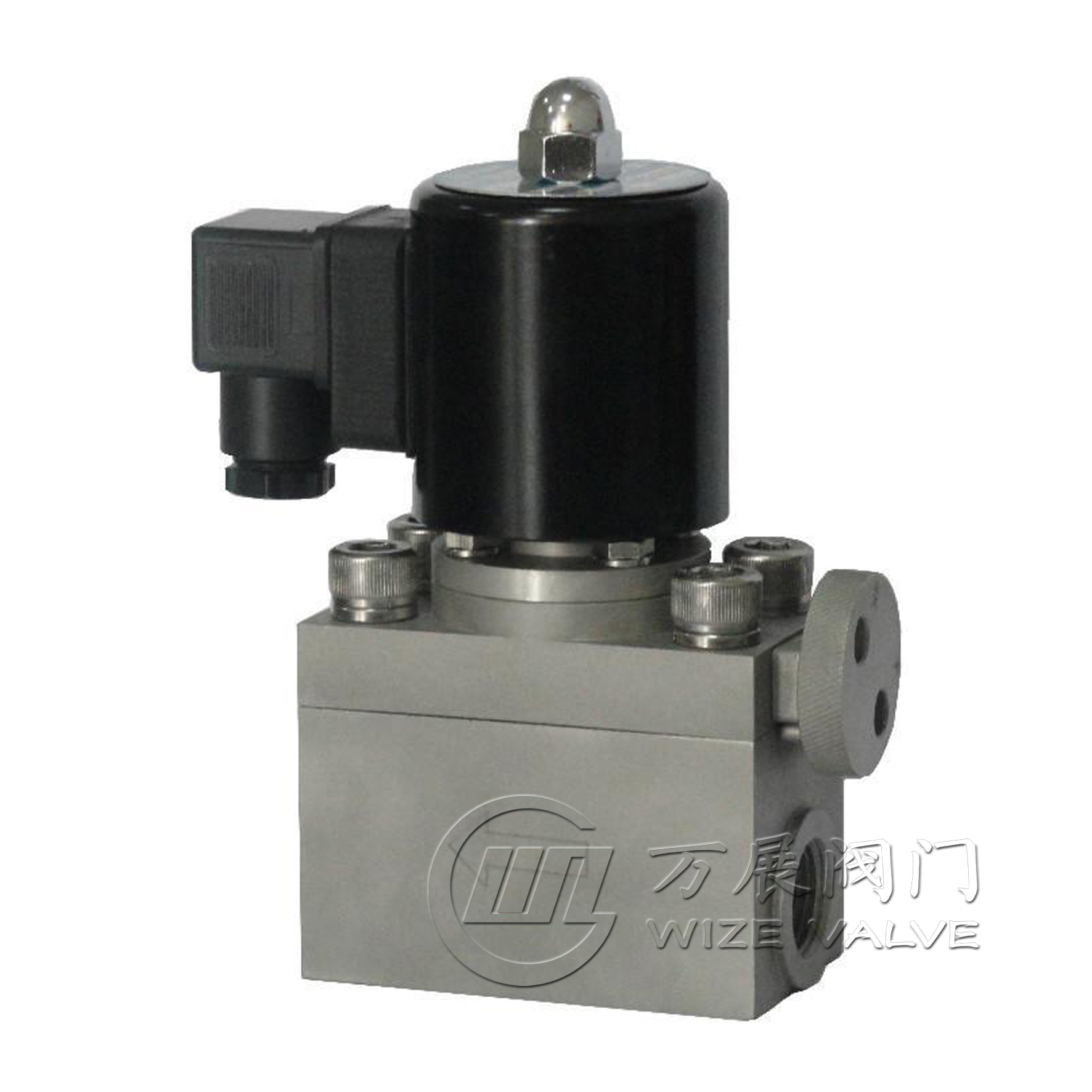

WZG高压电磁阀采用飞碟式活塞结构，弹性补偿，万能导向，欧洲造型，外观精美。工作压力≤10Mpa，流体温度-200~550℃，广泛地适用航天、国防军品、核工业、船舶重工、石化、电力装备、医药设备、工业炉窑、干燥设备、消防设备、暖通空调、清洗设备、电镀涂装、灌装计量、机器制造、食品工业、水处理系统超高压控制系统中。

详细介绍

WZG高压电磁阀产品优势

领先技术 260Mpa实力飞碟活塞安全可靠

特制线圈寿命超长品质精良久经考验

WZG高压电磁阀应用范围

航天、国防军品、核工业、船舶重工、石化、电力装备、医药设备、工业炉窑、干燥设备、消防设备、暖通空调、清洗设备、电镀涂装、灌装计量、机器制造、食品工业、水处理系统超高压控制系统中。

WZG高压电磁阀主要选型参数

原理结构：直动活塞式，先导活塞式

适用介质：气、水、油、蒸汽、制冷剂、腐蚀性流体

工作压力：0~260Mpa(小口径)； 0.1-5Mpa/0.1-10Mpa/0.3-40Mpa/0.5-70Mpa/1-260MPa

介质温度：-200~-51℃,-50~40℃，-20~100℃，101~200℃，201~300/450/550℃

型号规格：DN0.5～DN200

连接方式：内螺纹、法兰

阀门材质：304、316、316L
电源电压：AC220V、DC24V（其它电压均可定制）

控制方式：常开、常闭

安装方式：水平、垂直

介质粘度：小于50CSt（大于时定制）

防护性能：普通型IP54,防水型IP65，短时浸泡型IP67

特殊功能：E防爆型（dⅡCT5）；S手动功能；X信号反馈；K常开功能； M脉冲功能；T定时功能

口径压力范围对照表(部分)

型号规格	WZG0.5	WZG01	WZG02	WZG03	WZG04	WZG05	WZG06	WZG08	WZG10
公称通径(DN)	0.5	1	2	3	4	5	6	8	10
连接方式	1/8；1/4	1/8；1/4	1/8；1/4	1/8；1/4	1/4；3/8	1/4；3/8	1/4；3/8	1/4；3/8	3/8
压力范围（Mpa）	0-260Mpa	0-260Mpa	0-20Mpa	0-8Mpa	0-4Mpa	0-2.5Mpa	0-1.6Mpa	0-0.6Mpa	0-0.6Mpa
压力范围（Mpa）	0-260Mpa	0-260Mpa	0.1-5Mpa/0.1-10Mpa/0.3-40Mpa/0.5-70Mpa/1-260MPa

型号规格	WZG15	WZG20	WZG25	WZG32	WZG40	WZG50	WZG65	WZG80	WZG100
公称通径(DN)	15	20	25	32	40	50	65	80	100
连接方式	1/2	3/4	1	1-1/4	1-1/2	2	法兰	法兰	法兰
压力范围（Mpa）	0.1-5Mpa/0.1-10Mpa/0.3-40Mpa/0.5-70Mpa/1-260MPa

WZG高压电磁阀外形尺寸说明

因不同参数要求尺寸不同，故未详细标明尺寸，如需详细尺寸，可联系我司索取
