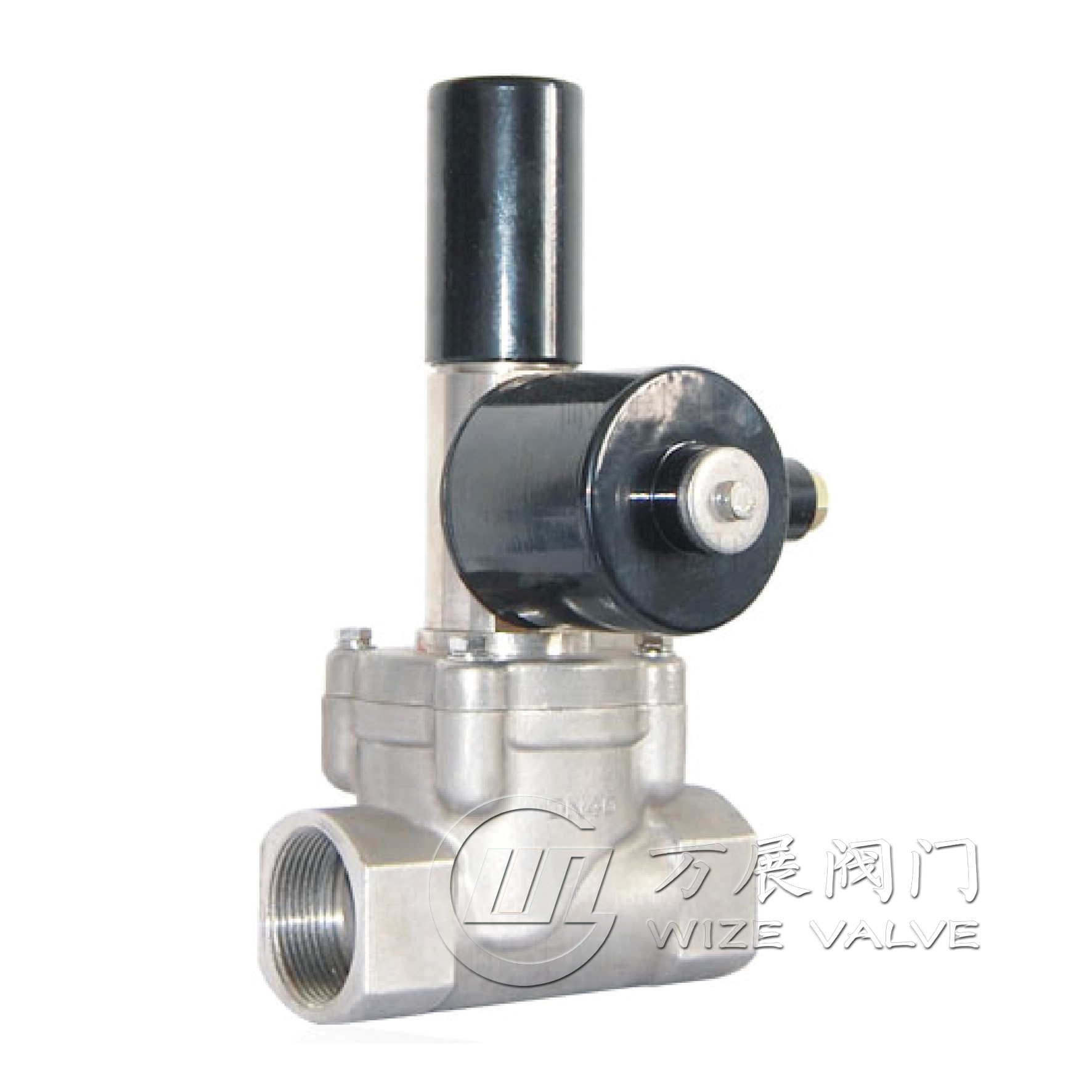

WZRK/WZRB紧急切断电磁阀

简单介绍
详细介绍

产品优势

领先技术     欧洲造型      优异密封   避免泄漏
飞蝶活塞     耐腐抗磨       导向设置   消除故障

瞬间切断     手动复位        多种选择   性能稳定

应用范围

航天、船舶重工、石油化工、电力装备、工业炉窑、锅炉、燃气管网、燃气处理厂、加气站、燃气泄漏报警系统、安全保护系统、消防报警系统,广泛用于城市或工厂易燃易爆介质管网安全保护,当发现事故隐患时快速切断,及时制止恶性事故发生。

工作原理

WZRK常开型:电磁阀在日常工作中处于常开状态,电磁线圈处于断电状态,不消耗电能。当控制系统探测到事故可能发生时,系统发出电信号指令,电磁线圈只需瞬时得电即可触发阀门快速关闭,并进入自锁状态。此时即使撤去电源,阀门仍处于自锁关闭状态,不会重新自动打开。当事故处理完毕,如需再接通气源时,需人工重新开启阀门,把手柄拉至极限位置(最大行程处)后松开,才会恢复供气。

WZRB常闭型:电磁阀在日常工作中一直开启时,电磁线圈需一直处于通电状态。当控制系统探测到事故可能发生时,系统发出电信号指令,电磁线圈只需瞬时失电即可触发阀门快速关闭,并进入自锁状态。此时即使通上电源,阀门仍处于自锁关闭状态,不会重新自动打开。当事故处理完毕,如需再接通气源时,需人工重新开启阀门,电磁阀线圈先得电,然后把手柄拉至极限位置(最大行程处)后松开,才会恢复供气。

注:防护罩中间有螺纹孔型,放在手动拉杆上当手柄使用

主要选型参数

原理结构:直动活塞型、先导活塞型

流体范围:煤气、天然气、液化气、沼气、甲烷、瓦斯等气体或燃油

工作压力:0-0.1Mpa0-1.0Mpa0.02-1.6Mpa0.03-2.5Mpa

流体温度:-20~100(其它可定制)

产品规格: DN15-200(其他可定制)

连接方式:螺纹,法兰

阀体材质:铸钢(≥DN25)、304316(特殊定制316L不锈钢)

标准电压:AC220VDC24V (其它可定制)

控制方式:常开型手动复位,常闭型手动复位

关闭速度:≤1

安装方式:水平、垂直

防护性能:普通型IP54,防水型IP65,短时浸泡型IP67

特殊功能:E防爆型(dⅡCT5);X信号反馈

安装尺寸

型号规格

公称通径

内螺纹

法兰

G

L

H

L

H

D

K

N-d

WZRK15

DN15

G1/2

70/80

185

100/110

175

Φ95

Φ65

4-Φ14

WZRK20

DN20

G3/4

85

195

110

180

Φ105

Φ75

4-Φ14

WZRK25

DN25

G1

95

205

125

190

Φ115

Φ85

4-Φ14

WZRK32

DN32

G1 1/4

115

215

140

195

Φ135

Φ100

4-Φ18

WZRK40

DN40

G1 1/2

130

225

150

205

Φ145

Φ110

4-Φ18

WZRK50

DN50

G2

145

240

165

215

Φ160

Φ125

4-Φ18

WZRK65

DN65







200

275

Φ180

Φ145

4-Φ18

WZRK80

DN80







240

290

Φ190

Φ160

8-Φ18

WZRK100

DN100







280

330

Φ215

Φ180

8-Φ18

WZRK125

DN125







310

330

Φ245

Φ210

8-Φ18

WZRK150

DN150







460

350

Φ280

Φ240

8-Φ23

WZRK200

DN200







460

350

Φ335

Φ295

12-Φ23

注:以上尺寸为常规尺寸,如有特殊要求或需详细尺寸,可联系我司索取
