产品中心

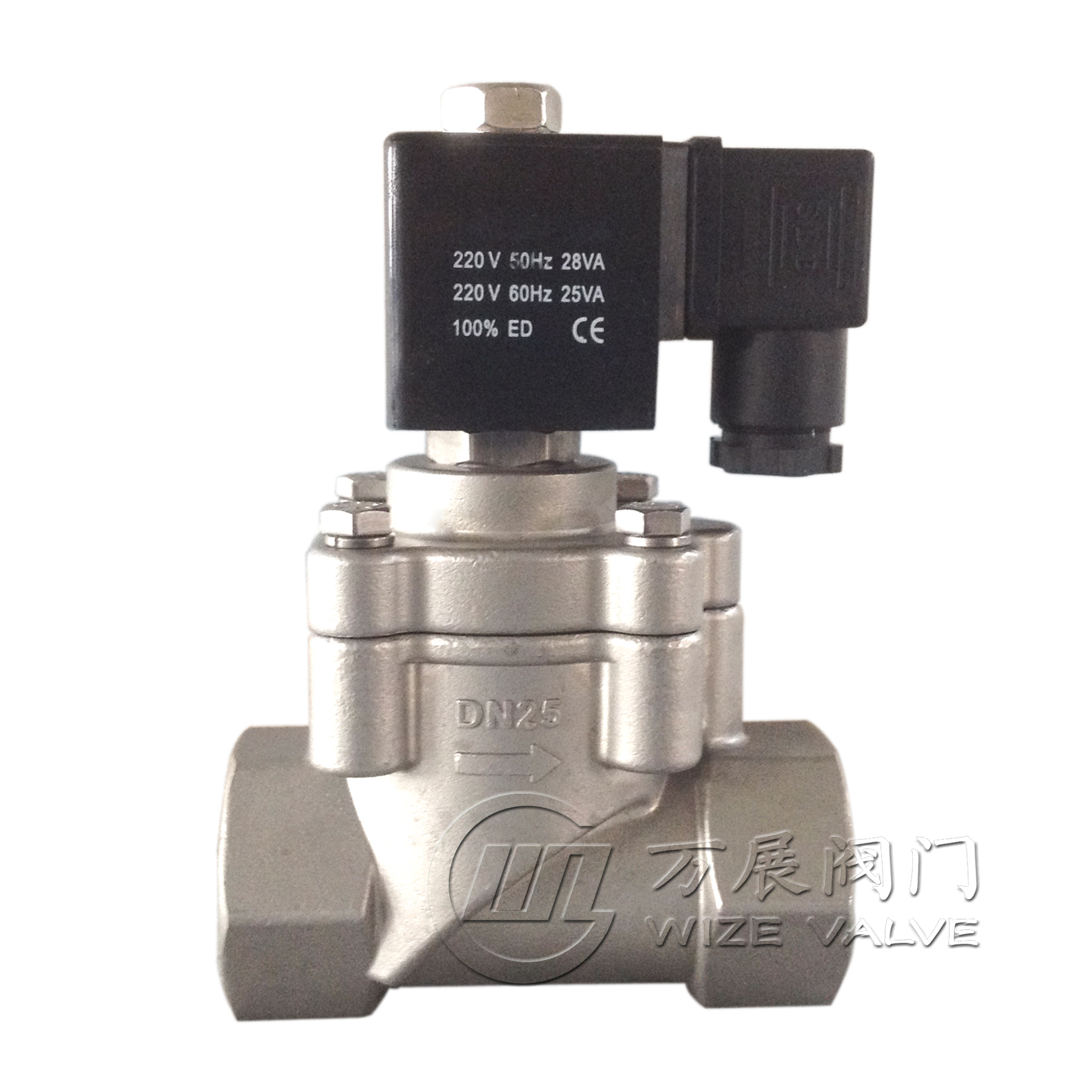

WZW水用电磁阀

  1. 领先技术 欧洲造型 飞碟活塞 灵动轻巧
  2. 弹性补偿 性能稳定 万能导向 避免故障
  3. 精密铸造 外观精美 任意安装 密封性好
简单介绍
WZW水用电磁阀采用飞碟式活塞结构,弹性补偿,万能导向,欧洲造型,外观精美。工作压力≤10Mpa,流体温度-200~550℃,广泛地适用于气、水、油、蒸汽、燃气、腐蚀流体等
详细介绍

WZW水用电磁阀产品优势

领先技术        欧洲造型         飞碟活塞      灵动轻巧

弹性补偿        性能稳定         万能导向      避免故障

精密铸造        外观精美         任意安装      密封性好

WZW水用电磁阀应用范围:

船舶重工、石油化工、电力装备、医药设备、工业炉窑、干燥设备、消防设备、暖通空调、清洗设备、电镀涂装、食品工业、真空管路、水厂虹吸系统等。

WZW水用电磁阀主要选型参数
原理结构:直动活塞式、分步直动活塞型、先导活塞型

流体范围:气、水、油、蒸汽、燃气、腐蚀流体等

工作压力:-0.1~0Mpa,0-0.6Mpa,0.01-0.6Mpa, 0.01-1.6Mpa,0.01-2.5Mpa,0.1-4.0Mpa,0.1-6.4Mpa0.1-10Mpa

流体温度:-200~-51,-50~40,-20~100,101~200,201~300/450/550

型号规格:DN0.5-200

连接方式:内螺纹;法兰

阀体材质:铸钢(≥DN25)、304316(特殊定制316L不锈钢)

标准电压:AC220VDC24V (其它均可定制)

控制方式:常闭式、常开式

安装方式:水平、垂直

介质粘度:小于50CSt(大于需定制)

防护性能:普通型IP54,防水型IP65,短时浸泡型IP67

特殊功能: E防爆型(dⅡCT5);S手动功能;X信号反馈;K常开功能; M脉冲功能;T定时功能

WZW水用电磁阀规格尺寸:

型号规格

公称通径

内螺纹

法兰

G

L

H

L

H

D

K

N-d

WZW0.5

DN0.5

G1/8

35

80











WZW01

DN1

G1/8

35

80











WZW02

DN2

G1/8

35

80











WZW03

DN3

G1/8

35

80











WZW04

DN4

G1/4

38

85











WZW05

DN5

G1/4

38

85











WZW06

DN6

G1/4

48

105











WZW08

DN8

G3/8

48

105











WZW10

DN10

G3/8

48

105











WZW15

DN15

G1/2

70/80

150

100/110

140

Φ95

Φ65

4-Φ14

WZW20

DN20

G3/4

85

160

110

145

Φ105

Φ75

4-Φ14

WZW25

DN25

G1

95

165

125

155

Φ115

Φ85

4-Φ14

WZW32

DN32

G1 1/4

115

180

140

160

Φ135

Φ100

4-Φ18

WZW40

DN40

G1 1/2

130

190

150

170

Φ145

Φ110

4-Φ18

WZW50

DN50

G2

145

205

165

175

Φ160

Φ125

4-Φ18

WZW65

DN65







200

240

Φ180

Φ145

4-Φ18

WZW80

DN80







240

260

Φ190

Φ160

8-Φ18

WZW100

DN100







280

295

Φ215

Φ180

8-Φ18

WZW125

DN125







310

295

Φ245

Φ210

8-Φ18

WZW150

DN150







460

350

Φ280

Φ240

8-Φ23

WZW200

DN200







460

350

Φ335

Φ295

12-Φ23

注:以上尺寸为常规尺寸,如有特殊要求或需详细尺寸,可联系我司索取
